產品簡介：
卸料閥,星型卸料閥,旋轉卸料閥,電動卸料閥,庫底卸料閥,粉體卸料閥，電動卸料閥常用在氣力輸出系統中,對于壓力輸出系統或負壓輸出系統, 卸料閥以均勻,連續地向輸料管供料,以保證氣力輸出管內的氣,固體比較穩定,從而使氣力輸送能正常工作,同時,又能將卸料閥的上,下部氣壓隔斷起到鎖氣作用.因此,卸料閥是氣力輸送系統中常用的重要部件
獲取優惠報價
銷售熱線：
13503853969
產品介紹

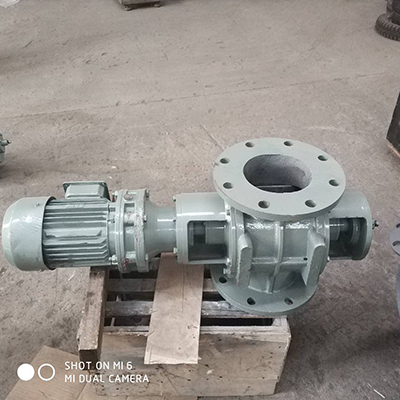

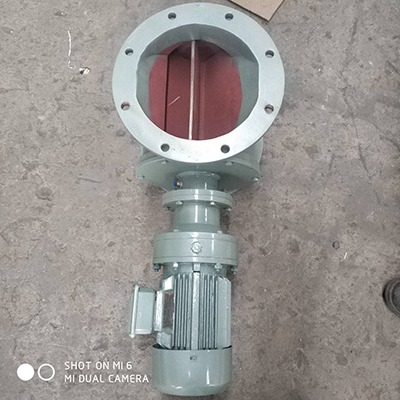

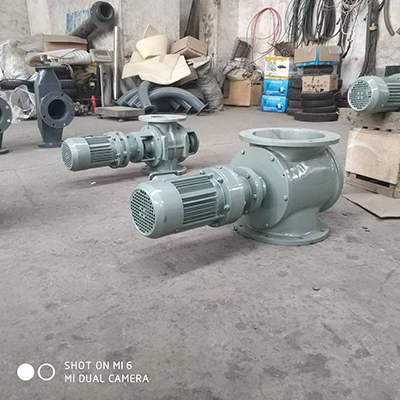

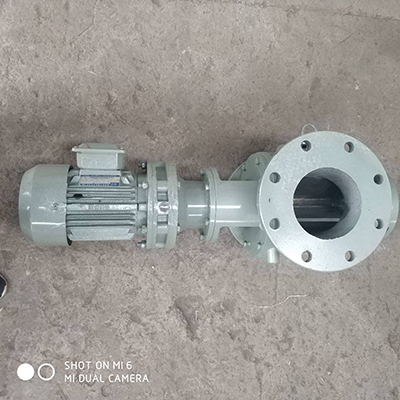

電動卸料閥,星型卸料閥,星形卸料閥采用法蘭連接,常用可分為方形法蘭與圓形法蘭兩種,有異形法蘭連接,根據傳動方式又分為直連式與鏈條式傳動.兩種.直連式卸料閥通過采用行星轉動原理,輸入輸出在同一軸線上,而且殼體與電機直聯一體的獨特性,結構緊湊,造型美觀新穎,體積小,重量輕.鏈條式卸料閥采用軸承和齒箱遠離閥體的設計,避免高溫灰塵的影響,前后端蓋密封性能好,防止灰塵外泄,延長機動件潤滑系統的使用壽命.
電動卸料閥,星型卸料閥,星形卸料閥利于葉輪機械回轉的原理,來實現定量給料與卸料,既起著輸送物料的作用,又擔負密封作用,當上部料倉的物料靠自重落下充填在葉片之間的空隙中,隨葉片的旋轉而均勻的卸出.星形卸料閥也可通過變頻器來控制電機的轉速來控制卸灰量.
電動卸料閥,星型卸料閥,星形卸料閥可根據安裝環境的要求采用鑄鐵,鑄鋼,不銹鋼,錳鋼,鈦鋼等材質制造而成.卸料閥具有運轉可靠平穩,噪音低,故障少,壽命長,齒合件采用球墨鑄鐵與軸承鋼等.電動卸料閥,星型卸料閥,星形卸料閥使用性能好,耐磨性高等優點.做為一種先進的卸料裝備,卸料閥在除塵,冶金,建材,化工,食品等行業中起到了很大的作用,是國內目前最先進,用途最廣的卸料器.
電動卸料閥常用在氣力輸出系統中,對于壓力輸出系統或負壓輸出系統, 卸料閥以均勻,連續地向輸料管供料,以保證氣力輸出管內的氣,固體比較穩定,從而使氣力輸送能正常工作,同時,又能將卸料閥的上,下部氣壓隔斷起到鎖氣作用.因此,卸料閥是氣力輸送系統中常用的重要部件.卸料閥又稱卸料器是除塵設備排灰,送風及其他設備給料的主要設備,適用于粉狀物料和顆料狀物料.為環保,冶金,化工,糧食,食品等工業部門廣泛應用.
工作原理
電動卸料閥,星型卸料閥,星形卸料閥特點
(1)電動卸料閥,星型卸料閥,星形卸料閥通過采用行星轉動原理,輸入輸出在同一軸線上,而且有與電機直聯一體的獨特性,因而結構緊湊造型美觀新穎,體積小,重量輕.
(2)電動卸料閥,星型卸料閥,星形卸料閥運轉可靠平穩,噪音低,故障少,壽命長,齒合件采用球墨鑄鐵與軸承鋼等.使用性能好,耐磨性高.
(3)星型卸料閥軸承,齒箱,遠離閥體,避免高溫灰塵的影響,前后端蓋密封性能好,防止灰塵外泄,延長機動件,潤滑系統的使用壽命.
(4)本機具有過載能力強,耐沖擊慣性力矩小,適用于起動頻繁和反正轉.
(5)用戶如需特種規格,電機,鏈輪傳動等卸料器,均可制做.
技術參數
星型卸料閥,星型卸料閥,星形卸料閥參數表:
|
型號
數據
名稱
|
YJD
2
|
YJD
4
|
YJD
6
|
YJD
8
|
YJD
10
|
YJD
12
|
YJD
14
|
YJD
16
|
YJD
18
|
YJD
20
|
YJD
26
|
YJD
30
|
|
|
卸料量 L/r
|
2
|
4
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
26
|
30
|
|
|
r/min
|
Z型
|
33 也可按用戶要求訂作
|
|||||||||||
|
工作溫度℃
|
T≤80℃
|
||||||||||||
|
物料
|
粉狀，顆粒狀
|
||||||||||||
|
電
機 |
型號
|
Y801-4
|
Y802-4
|
Y90S-4
|
Y90L-4
|
Y100
L1-4 |
Y100
L1-4 |
||||||
|
KW
|
0.55
|
0.75
|
1.1
|
1.5
|
2.2
|
3
|
|||||||
|
r/min
|
1390
|
1400
|
1430
|
||||||||||
|
重量
|
53
|
71
|
86
|
101
|
121
|
141
|
161
|
181
|
191
|
221
|
251
|
301
|
|
星形卸料閥,星型卸料閥,星形卸料閥A型外形尺寸:
| 型號 | A | B | C | E | F | M | H | h | ф |
| YJD02型 | 240 | 200 | 150 | 650 | 420 | 122.5 | 225 | 12 | 9 |
| YJD04型 | 260 | 230 | 180 | 758 | 526 | 140 | 280 | 15 | 11 |
| YJD06型 | 280 | 250 | 200 | 778 | 536 | 150 | 300 | 15 | 11 |
| YJD08型 | 300 | 270 | 220 | 798 | 546 | 160 | 320 | 15 | 13 |
| YJD10型 | 320 | 290 | 240 | 880 | 628 | 170 | 340 | 18 | 13 |
| YJD12型 | 340 | 310 | 260 | 900 | 638 | 180 | 360 | 18 | 17 |
| YJD14型 | 360 | 330 | 280 | 920 | 648 | 190 | 380 | 20 | 17 |
| YJD16型 | 380 | 350 | 300 | 960 | 678 | 200 | 400 | 20 | 17 |
| YJD18型 | 400 | 370 | 320 | 980 | 688 | 220 | 440 | 22 | 17 |
| YJD20型 | 420 | 390 | 340 | 1000 | 698 | 230 | 460 | 22 | 17 |
| YJD26型 | 480 | 450 | 400 | 1150 | 740 | 260 | 520 | 24 | 17 |
| YJD30型 | 520 | 490 | 440 | 1190 | 755 | 280 | 560 | 24 | 17 |
電動卸料閥,星型卸料閥,星形卸料閥B型外形尺寸:
| 型號 | фA | фB | фC | E | F | M | H | h | ф |
| YJD02型 | 250 | 210 | 150 | 650 | 420 | 122.5 | 225 | 12 | 9 |
| YJD04型 | 280 | 240 | 180 | 758 | 526 | 140 | 280 | 15 | 11 |
| YJD06型 | 300 | 260 | 200 | 778 | 536 | 150 | 300 | 15 | 11 |
| YJD08型 | 320 | 280 | 220 | 798 | 546 | 160 | 320 | 15 | 13 |
| YJD10型 | 340 | 300 | 240 | 880 | 628 | 170 | 340 | 18 | 13 |
| YJD12型 | 360 | 320 | 260 | 900 | 638 | 180 | 360 | 18 | 17 |
| YJD14型 | 380 | 340 | 280 | 920 | 648 | 190 | 380 | 20 | 17 |
| YJD16型 | 400 | 360 | 300 | 960 | 678 | 200 | 400 | 20 | 17 |
| YJD18型 | 420 | 380 | 320 | 980 | 688 | 220 | 440 | 22 | 17 |
| YJD20型 | 440 | 400 | 340 | 1000 | 698 | 230 | 460 | 22 | 17 |
| YJD26型 | 500 | 460 | 400 | 1150 | 740 | 260 | 520 | 24 | 17 |
| YJD30型 | 540 | 500 | 440 | 1190 | 755 | 280 | 560 | 24 | 17 |
